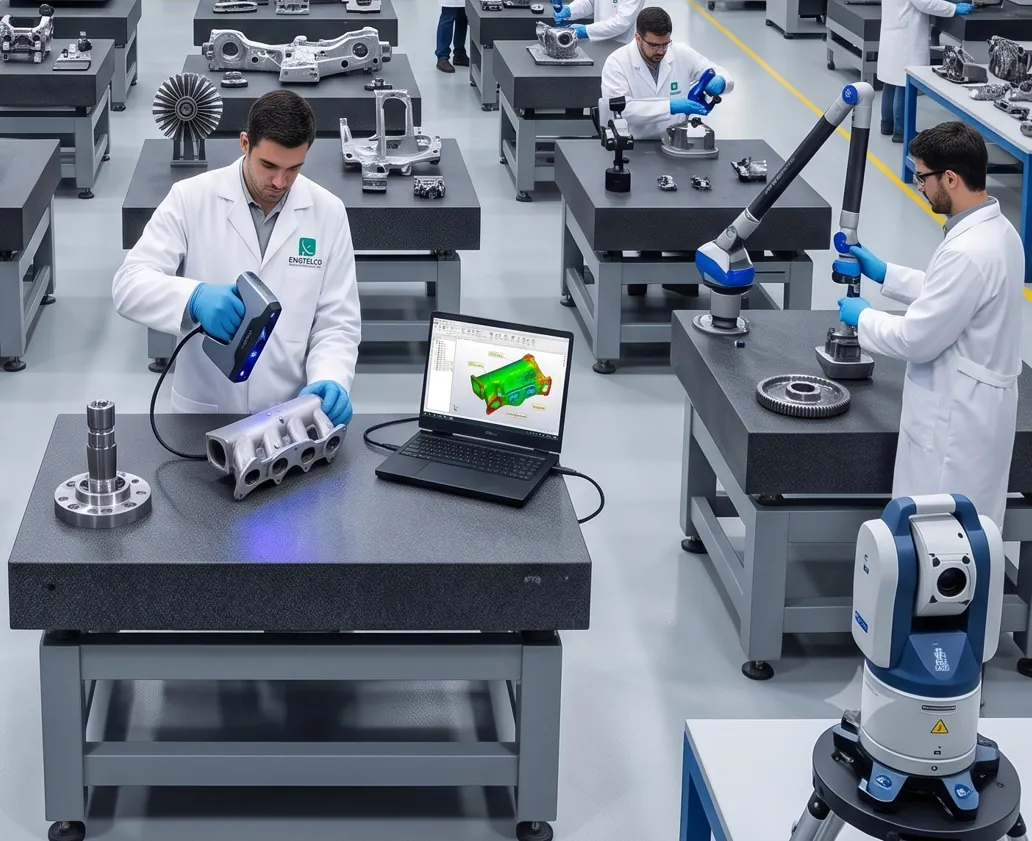

Engenharia reversa, digitalização 3D e inspeção dimensional industrial.

A digitalização 3D é o processo de captura da geometria de uma peça física por meio de equipamentos de medição tridimensional. O resultado normalmente é uma nuvem de pontos ou uma malha 3D, que pode ser utilizada em processos de engenharia reversa, inspeção dimensional, documentação técnica e desenvolvimento de produtos.

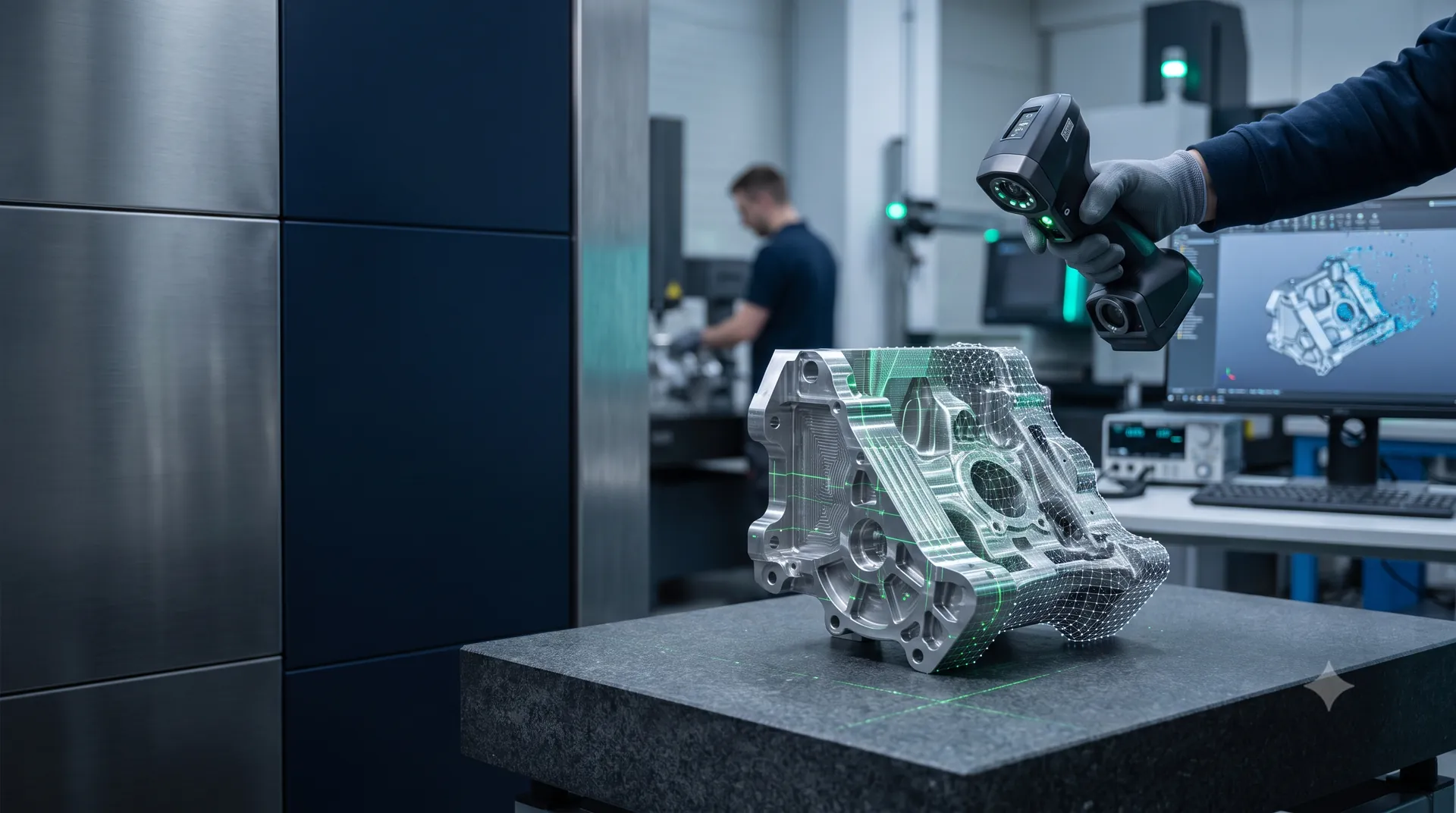

É a utilização de um scanner 3D para capturar as superfícies, formas e dimensões de uma peça mecânica. O processo permite registrar geometrias complexas com rapidez e grande quantidade de pontos medidos.

Na prática, os termos são utilizados como sinônimos. Ambos se referem à captura tridimensional da geometria de um objeto ou componente físico.

Não. O escaneamento 3D gera uma nuvem de pontos ou uma malha tridimensional da peça. Esses dados ainda não constituem um modelo CAD de engenharia. Para gerar um modelo CAD editável, normalmente é necessário realizar a etapa de engenharia reversa.

O escaneamento 3D captura a geometria da peça. A engenharia reversa interpreta esses dados e reconstrói o componente em um modelo CAD, considerando superfícies, dimensões, simetrias, elementos funcionais e critérios de fabricação.

Engenharia reversa mecânica é o processo de reconstrução do projeto de uma peça ou conjunto existente quando não há desenhos técnicos, arquivos CAD ou documentação de fabricação disponíveis.

Significa reconstruir a geometria da peça em um modelo digital de engenharia. Esse modelo pode ser utilizado para alterações de projeto, fabricação, simulação, documentação técnica ou desenvolvimento de novos componentes.

A malha STL é formada por triângulos que representam a superfície da peça. Já o modelo CAD contém superfícies, sólidos, dimensões e elementos geométricos que podem ser modificados e utilizados em projetos de engenharia.

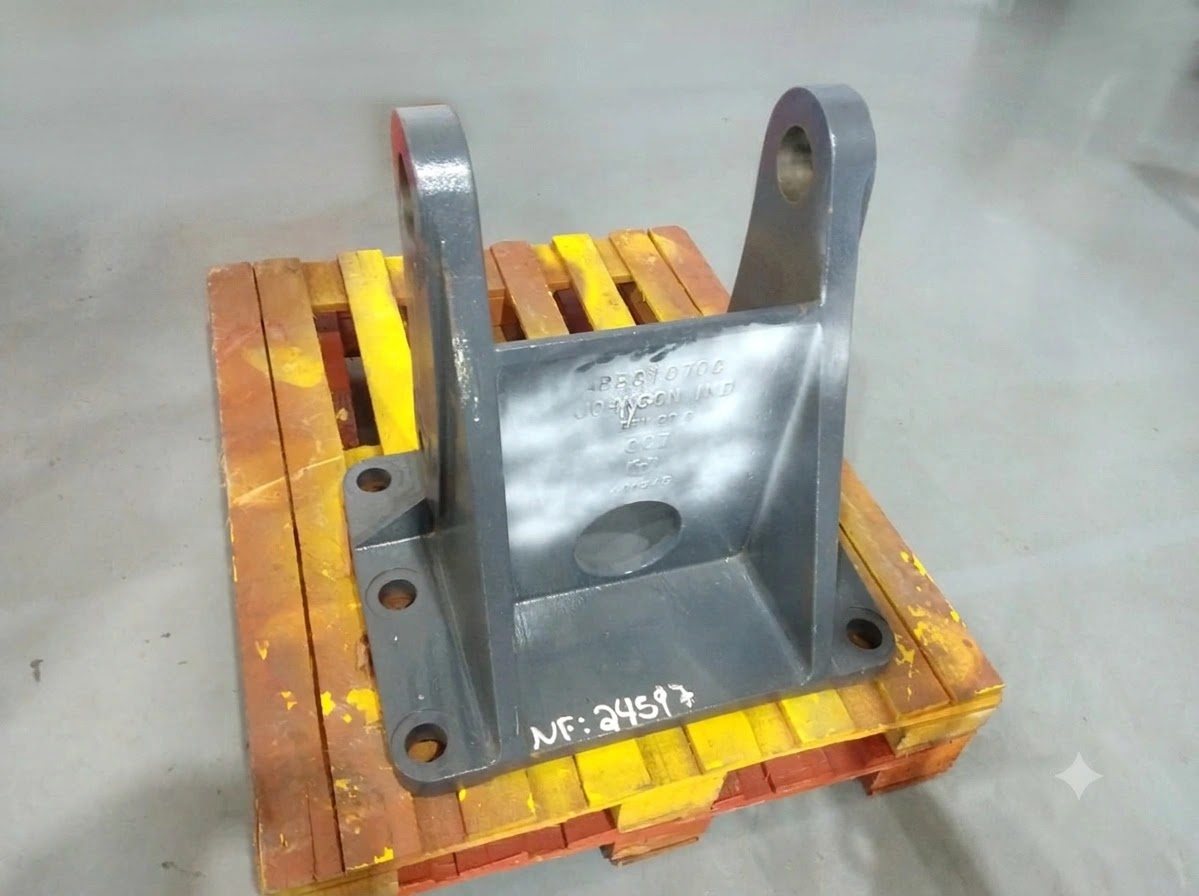

Sim. A partir de uma peça física, é possível realizar a digitalização 3D, a engenharia reversa e a geração de desenhos técnicos para fabricação.

Dependendo da aplicação, também podem ser necessárias informações sobre material, tratamento térmico, revestimento, acabamento superficial e tolerâncias funcionais.

Sim. A peça pode ser medida, digitalizada e reconstruída em CAD. Em seguida, podem ser elaborados desenhos técnicos com vistas, cortes, cotas e demais informações necessárias para fabricação.

A engenharia reversa permite reconstruir o modelo CAD e o desenho técnico a partir da própria peça, desde que exista uma amostra em condições adequadas para análise.

Sim. Peças e conjuntos antigos podem ser digitalizados e remodelados para gerar documentação técnica atualizada.

Sim. A peça pode ser utilizada como referência para levantamento dimensional, modelagem CAD e geração do desenho técnico.

O processo normalmente envolve análise da peça, levantamento dimensional, digitalização 3D, engenharia reversa, validação do modelo e elaboração do desenho técnico.

Sim. A engenharia reversa pode gerar os arquivos necessários para fabricação. Entretanto, a geometria é apenas parte da especificação. Em componentes críticos, também devem ser avaliados material, tolerâncias, tratamentos e condições de funcionamento.

Sim. Peças antigas podem ser digitalizadas e reconstruídas, mesmo quando o projeto original não está mais disponível.

Sim. Entretanto, uma peça desgastada não representa necessariamente sua geometria original. Nesses casos, a reconstrução deve considerar simetrias, superfícies preservadas, encaixes, regiões funcionais, medições complementares e critérios de engenharia.

Em muitos casos, sim. A geometria nominal pode ser estimada com base nas partes preservadas da peça, na simetria, nos componentes acoplados e na função mecânica do conjunto.

Sim. A engenharia reversa é frequentemente utilizada para reconstrução de componentes descontinuados ou que não possuem mais suporte do fabricante.

O serviço de engenharia reversa gera o modelo CAD e a documentação técnica necessários para apoiar a fabricação. A fabricação pode ser realizada conforme o escopo contratado ou por um fornecedor indicado pelo cliente.

A peça deve ser analisada, medida e digitalizada. Em seguida, é realizada a reconstrução do modelo CAD e a preparação dos desenhos de fabricação.

Sim. Componentes de máquinas e equipamentos antigos podem ser reconstruídos por engenharia reversa, desde que existam referências físicas suficientes.

A engenharia reversa é recomendada quando:

• o desenho original foi perdido;
• o fornecedor não existe mais;
• a peça saiu de linha;
• é necessário fabricar peças de reposição;
• existe interesse em nacionalizar um componente;
• é preciso atualizar um projeto antigo;
• o componente precisa ser modificado ou melhorado;
• a documentação disponível não corresponde à peça real.

Sim. A engenharia reversa é amplamente utilizada na manutenção de máquinas, equipamentos, linhas de produção e sistemas industriais.

Tecnicamente, sim. Entretanto, o projeto deve respeitar eventuais restrições contratuais, patentes, direitos de propriedade intelectual e demais requisitos legais aplicáveis.

Sim. O processo pode incluir correções geométricas, reforços estruturais, alterações para facilitar a fabricação, adequação de materiais e melhorias funcionais.

Essas modificações devem ser avaliadas de acordo com a aplicação e os requisitos do cliente.

O modelo pode reproduzir a geometria da peça medida ou reconstruir sua geometria nominal. A abordagem depende do objetivo do projeto.

Uma peça desgastada, deformada ou fabricada com desvios não deve necessariamente ser copiada exatamente.

Não. A engenharia reversa envolve análise técnica, interpretação da função, reconstrução geométrica, definição de referências, avaliação de tolerâncias e preparação da documentação para uso industrial.

Sim. A digitalização e a engenharia reversa podem apoiar a fabricação local de componentes importados.

Sim. O processo pode incluir levantamento dimensional, modelagem CAD, elaboração de desenhos técnicos e adequação do projeto à capacidade de fabricação disponível no Brasil.

A peça original pode ser analisada e reconstruída em CAD. Também podem ser avaliados materiais, tolerâncias e processos de fabricação equivalentes disponíveis localmente.

A reprodução geométrica é uma etapa importante, mas o desempenho também depende de material, tratamento térmico, revestimento, acabamento, tolerâncias e processo de fabricação.

Em componentes críticos, esses fatores devem ser avaliados separadamente.

É possível reconstruir a geometria, mas a definição do material pode exigir ensaios, análise documental ou informações adicionais do cliente.

É o processo de reconstrução digital da peça em um software de engenharia, utilizando dados obtidos por digitalização 3D e medições complementares.

Sim, quando o escopo prevê a geração de um modelo paramétrico ou de um sólido CAD reconstruído.

O nível de editabilidade depende do formato solicitado e da metodologia de modelagem utilizada.

É um modelo construído com recursos de engenharia, como extrusões, furos, raios, planos, superfícies e dimensões, permitindo alterações posteriores de forma organizada.

Sim. O formato STEP é amplamente utilizado para troca de modelos CAD entre diferentes softwares.

Sim. O formato IGES pode ser fornecido quando necessário, especialmente para intercâmbio de superfícies.

Sim. Arquivos Parasolid podem ser entregues conforme a necessidade do cliente e a compatibilidade com o software utilizado.

Sim. Podem ser fornecidos arquivos compatíveis com SolidWorks, incluindo formatos nativos ou neutros, conforme o escopo do projeto.

Sim. A entrega pode ser realizada em formatos compatíveis com diferentes plataformas CAD.

Sim. O modelo CAD pode ser utilizado em processos de usinagem, fundição, fabricação aditiva, moldagem, corte e outros processos industriais.

Sim. Entretanto, a transformação de um arquivo STL em modelo CAD paramétrico normalmente exige reconstrução geométrica e não é apenas uma conversão automática de formato.

Sim. Dependendo da qualidade e complexidade da malha, o arquivo pode ser convertido em um sólido ou reconstruído como um modelo CAD.

Sim. A malha pode ser utilizada como referência para reconstrução de um modelo compatível com SolidWorks.

Sim. A nuvem de pontos pode ser processada e utilizada como referência para reconstrução de superfícies e sólidos CAD.

É o processo de utilizar uma malha tridimensional como referência para reconstruir superfícies e sólidos de engenharia.

Nem sempre de forma direta. A qualidade da malha, a presença de falhas, o número de triângulos e a complexidade geométrica influenciam o processo.

Sim. Desde que os arquivos estejam em formato compatível e possuam qualidade suficiente para a reconstrução.

Sim. Além do modelo CAD, podem ser elaborados desenhos técnicos para fabricação, inspeção, montagem ou documentação.

Sim. O desenho pode incluir cotas lineares, angulares, diâmetros, raios, roscas, chanfros e demais dimensões necessárias.

Sim. As tolerâncias podem ser definidas conforme a função da peça, normas aplicáveis e informações fornecidas pelo cliente.

Sim. Quando necessário, podem ser especificadas tolerâncias de forma, orientação, posição e batimento, de acordo com normas de toleranciamento geométrico.

Sim. Requisitos de rugosidade e acabamento podem ser indicados quando essas informações estiverem disponíveis ou forem definidas pelo cliente.

Sim. O material pode ser informado no desenho, desde que seja conhecido ou definido no projeto.

Sim. Desenhos antigos podem ser revisados, digitalizados e atualizados para padrões atuais.

Sim. Desenhos impressos, digitalizados ou em PDF podem ser utilizados como referência para reconstrução do modelo CAD e atualização da documentação.

Sim. O detalhamento pode incluir vistas, cortes, seções, cotas, tolerâncias, notas técnicas e demais informações necessárias ao processo de fabricação.

É a medição das dimensões, formas e posições geométricas de uma peça utilizando sistemas tridimensionais de medição.

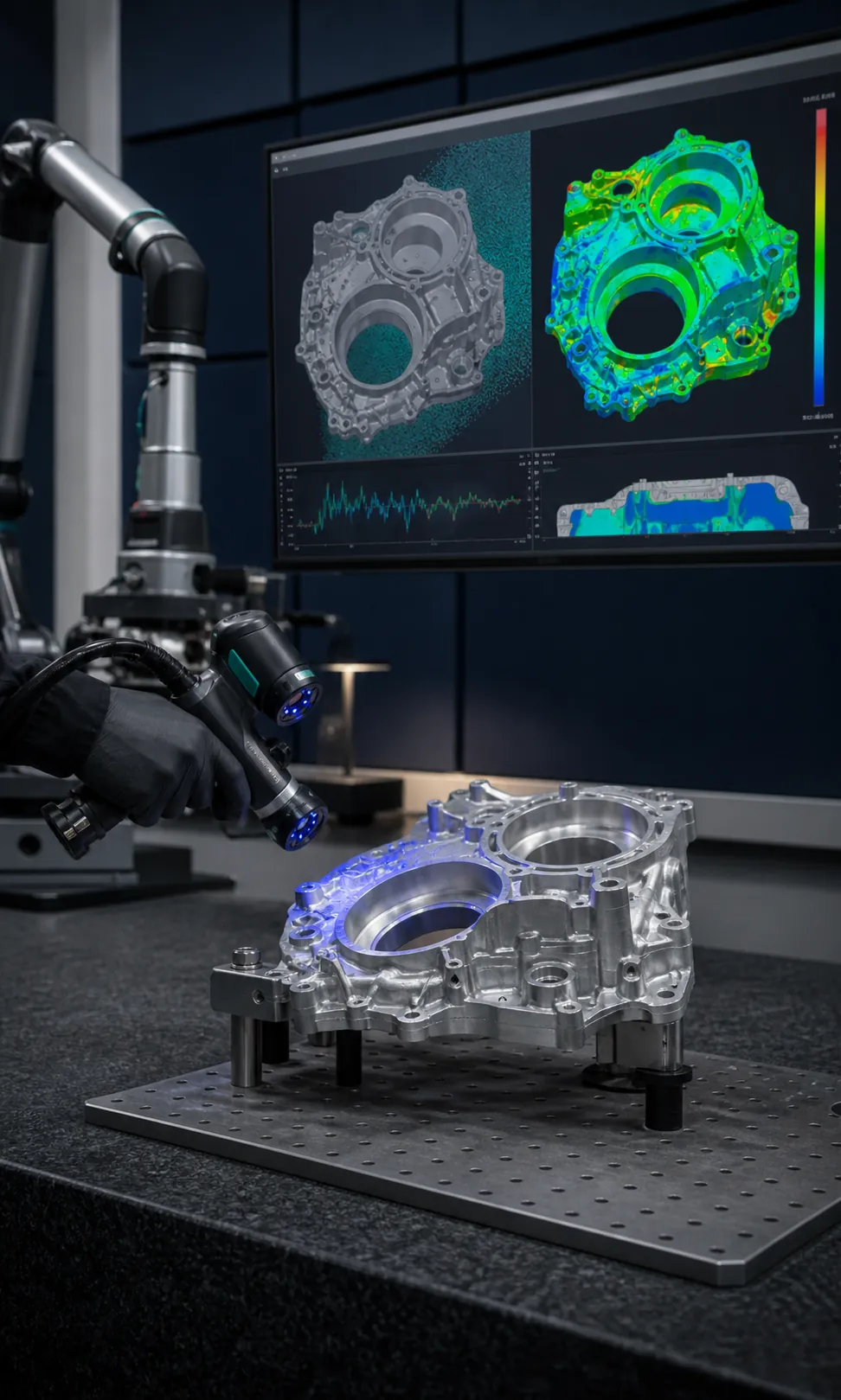

Sim. A peça escaneada pode ser comparada com um modelo CAD de referência para identificar desvios dimensionais.

Não em todas as aplicações. O escaneamento 3D e a máquina de medição por coordenadas são tecnologias complementares.

O scanner oferece grande velocidade e ampla cobertura de superfície, enquanto a máquina de medição por coordenadas pode ser mais adequada para determinadas medições pontuais e tolerâncias de alta precisão.

Sim. A comparação pode ser apresentada por mapas de desvios, seções, medições localizadas e relatórios dimensionais.

Sim. O escaneamento 3D permite identificar deformações, empenamentos, desalinhamentos e variações de forma.

Sim. O desgaste pode ser avaliado por comparação com um modelo CAD nominal, outra peça de referência ou áreas preservadas do próprio componente.

Sim. O relatório pode incluir mapas de cores, desvios, cortes, distâncias e resultados de características específicas.

O scanner óptico mede apenas superfícies visíveis. Regiões internas fechadas podem exigir desmontagem, outros métodos de medição ou tecnologias específicas.

A precisão depende do equipamento utilizado, do tamanho da peça, da superfície, do volume medido e do objetivo do projeto.

Em aplicações industriais, podem ser obtidos resultados na ordem de centésimos de milímetro, mas cada projeto deve ser avaliado individualmente.

A maioria das peças pode ser digitalizada, mas superfícies muito brilhantes, transparentes, escuras ou com regiões de difícil acesso podem exigir preparação ou técnicas complementares.

Sim. Peças pequenas e grandes exigem estratégias, equipamentos e volumes de medição diferentes.

O modelo reconstruído pode ser comparado com a malha escaneada para verificar os desvios entre a peça medida e o CAD gerado.

Isso depende do objetivo. O modelo pode representar a condição real da peça ou sua geometria nominal reconstruída.

Não necessariamente. Tolerâncias muito restritas ou características específicas podem exigir medições complementares.

Sim. A engenharia reversa é aplicada na recuperação de componentes de máquinas, equipamentos e linhas de produção.

Sim. A peça existente pode ser utilizada para geração do CAD e dos desenhos necessários para fabricação.

O componente pode ser digitalizado, reconstruído e detalhado tecnicamente para permitir sua fabricação por um novo fornecedor.

Sim. A criação de documentação técnica própria pode facilitar a contratação de fornecedores alternativos, respeitando os requisitos legais e de propriedade intelectual.

Sim. Em determinadas situações, a engenharia reversa acelera a recuperação de peças que não estão disponíveis no mercado.

Dependendo do tamanho da peça, da aplicação e das condições do local, a digitalização pode ser realizada nas instalações do cliente.

Podem ser digitalizados, entre outros:

• componentes usinados;
• peças fundidas;
• peças estampadas;
• componentes plásticos;
• carcaças;
• rotores;
• hélices;

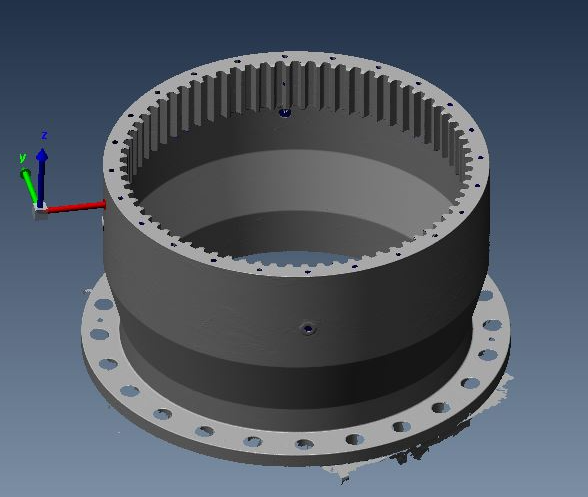

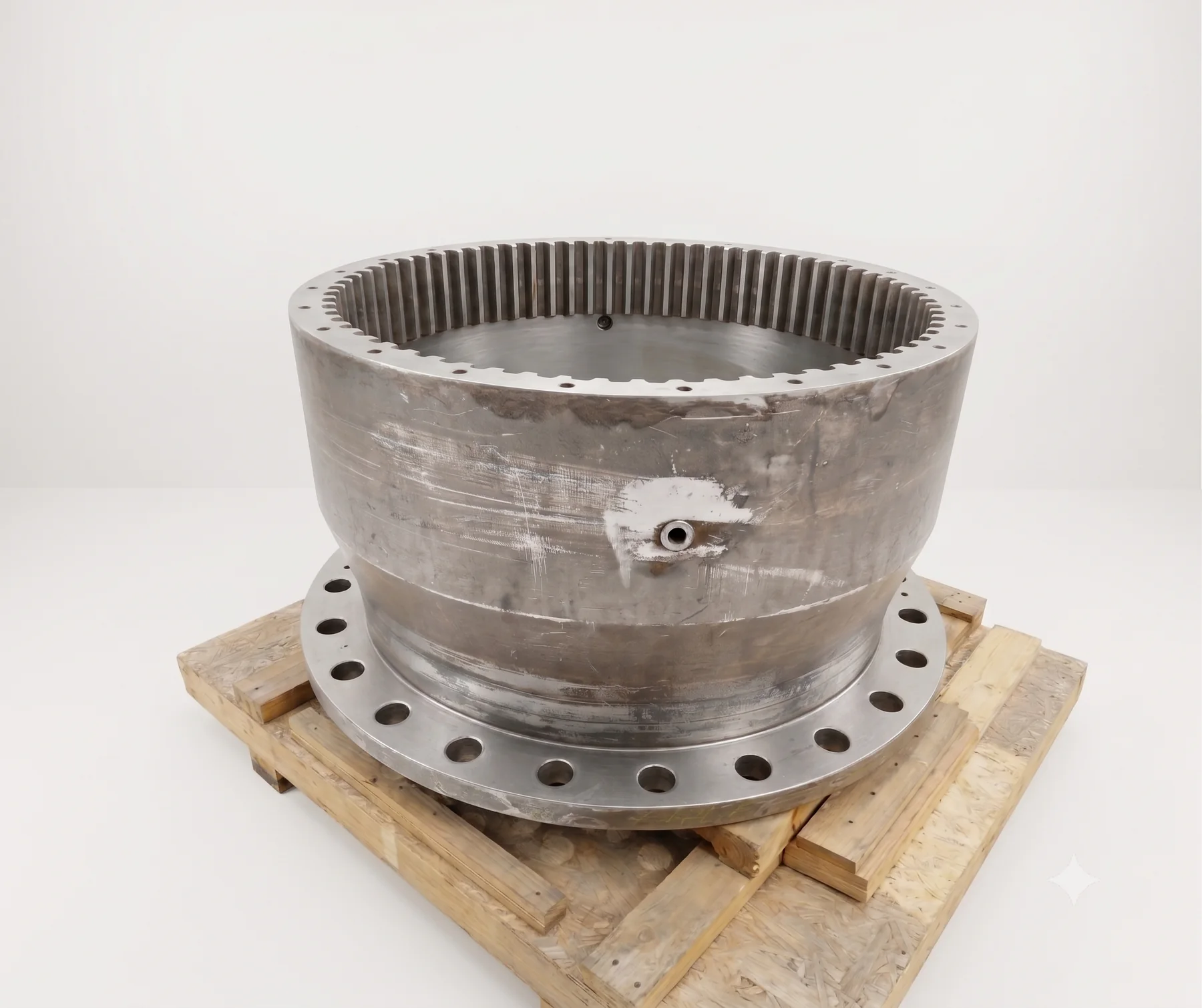

• engrenagens;

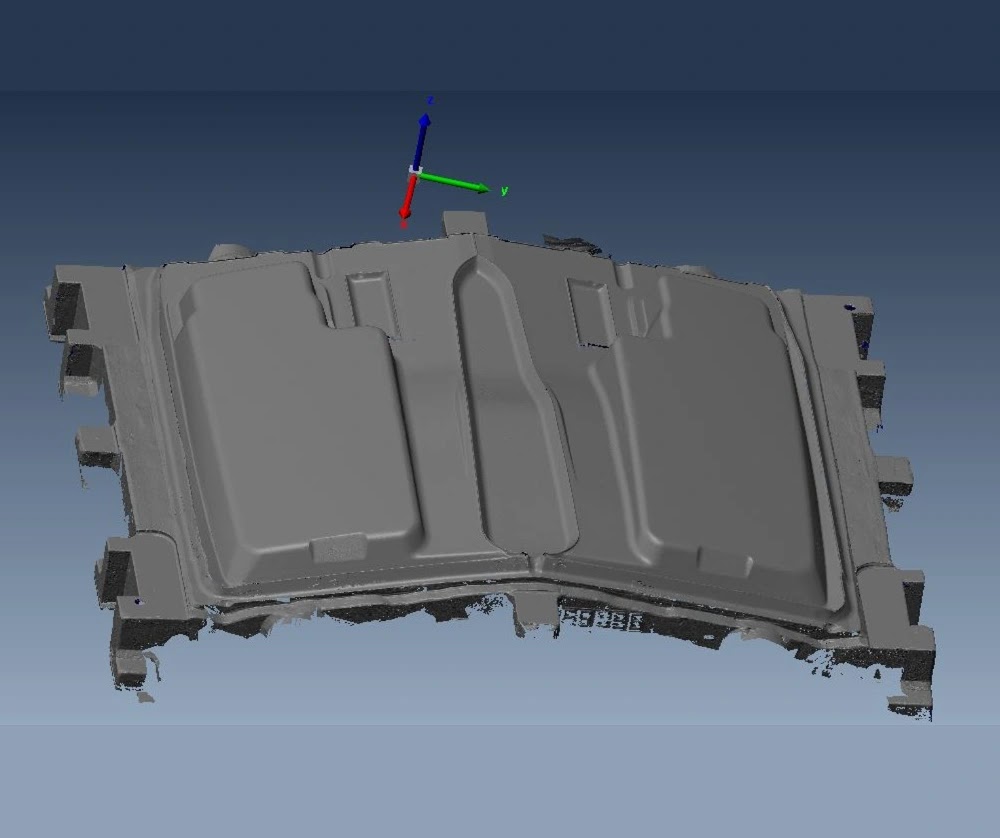

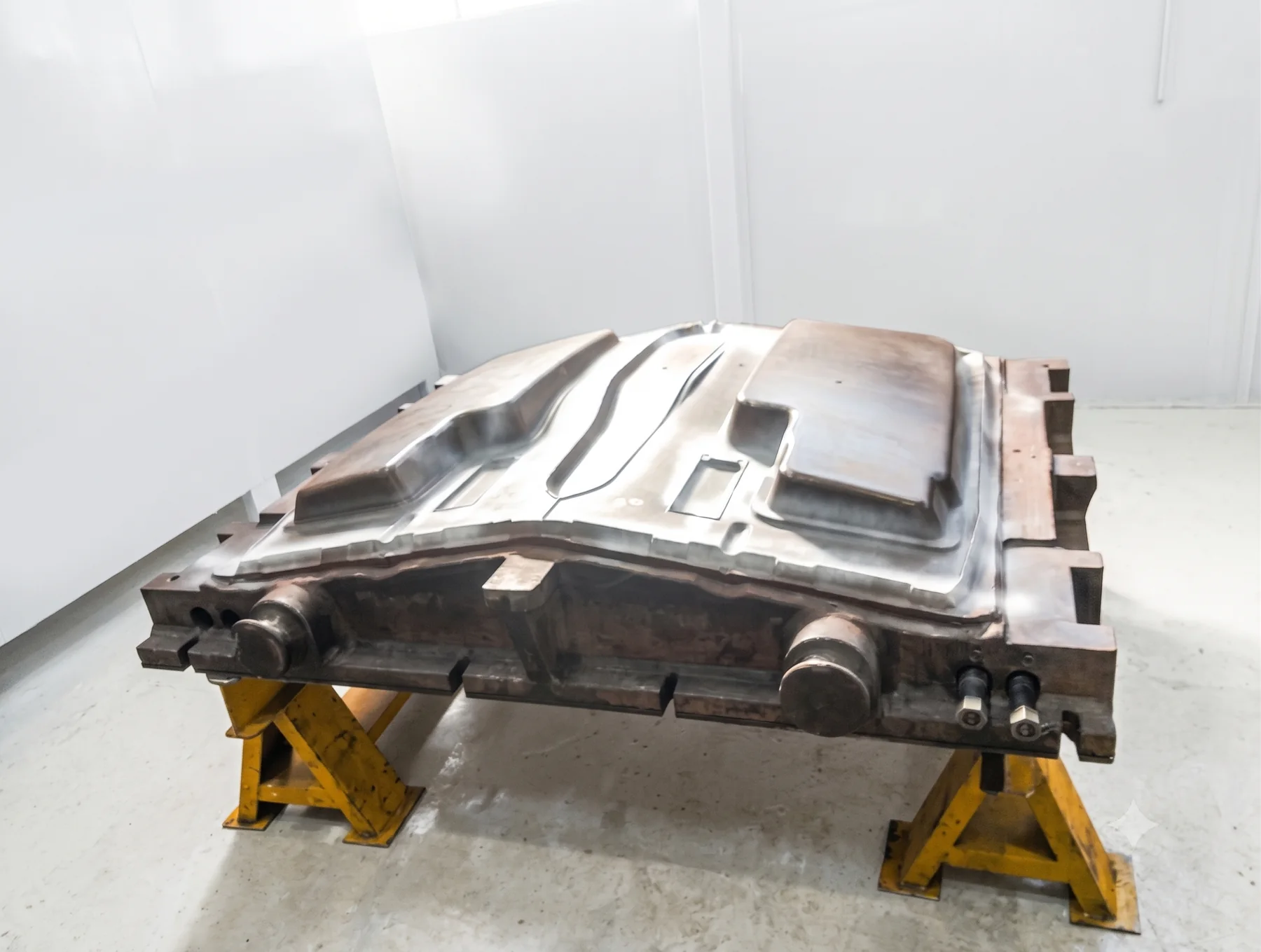

• moldes;
• matrizes;
• ferramentas;
• dispositivos;

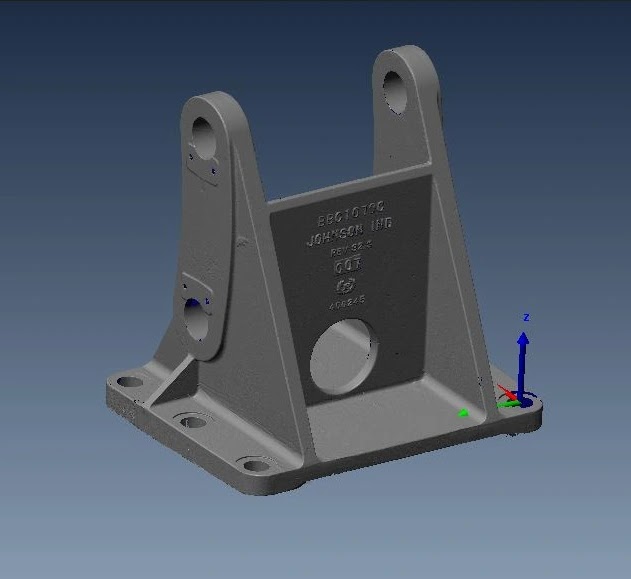

• peças automotivas;
• componentes industriais;
• objetos com superfícies orgânicas.

Sim. A viabilidade e a precisão dependem das dimensões, detalhes e equipamento utilizado.

Sim. Peças de grande porte podem ser digitalizadas por etapas, utilizando referências de posicionamento e procedimentos específicos.

Sim. Conjuntos podem ser digitalizados para análise de layout, interferência, montagem ou documentação.

Para reconstruir componentes internos, pode ser necessário desmontar o conjunto.

Sim. Moldes e matrizes podem ser digitalizados para manutenção, cópia, reparo, modificação ou inspeção.

Sim. O escaneamento 3D é especialmente adequado para formas livres e superfícies complexas, difíceis de medir apenas com instrumentos convencionais.

O processo normalmente envolve:

1. análise inicial da peça e do objetivo do projeto;
2. definição da estratégia de medição;
3. preparação da peça, quando necessária;
4. digitalização 3D;
5. processamento da nuvem de pontos ou malha;
6. engenharia reversa e modelagem CAD;
7. validação dimensional;
8. elaboração dos desenhos técnicos;
9. revisão e entrega dos arquivos.

Na maioria dos casos, sim. A peça pode ser enviada para o laboratório ou digitalizada nas instalações do cliente, dependendo das condições do projeto.

Depende do objetivo. Para medir superfícies internas ou componentes individuais, pode ser necessário desmontar o conjunto.

É recomendável enviar fotografias, dimensões aproximadas, quantidade de peças, objetivo do serviço, precisão desejada e formatos de arquivos necessários.

O prazo depende do tamanho, complexidade, precisão, quantidade de peças e nível de detalhamento solicitado.

Peças simples podem ser concluídas em poucos dias, enquanto projetos complexos podem exigir prazos maiores.

O custo depende principalmente da complexidade geométrica, tamanho da peça, precisão requerida, necessidade de desenhos técnicos, quantidade de componentes e nível de detalhamento.

Após a análise inicial, é possível elaborar uma proposta adequada ao projeto.

Dependendo do escopo, podem ser fornecidos:

• arquivos STEP;
• arquivos IGES;
• arquivos Parasolid;
• arquivos STL;
• arquivos nativos de CAD;
• desenhos em PDF;
• desenhos em DWG ou DXF;
• relatórios dimensionais;
• malhas tridimensionais;
• nuvens de pontos.

Sim. O arquivo STL pode ser fornecido quando necessário para impressão 3D, visualização ou outras aplicações.

Sim. O escopo pode incluir ambos, conforme a necessidade do cliente.

Sim. O modelo CAD pode ser utilizado na preparação de programas CAM, desde que esteja adequado ao processo e seja validado pelo responsável pela fabricação.

Sim. Podem ser gerados arquivos adequados à fabricação aditiva, observadas as limitações do processo de impressão utilizado.

Sim. A peça pode ser digitalizada e reconstruída em CAD, com a geração do desenho técnico necessário.

A peça é analisada, digitalizada e transformada em um modelo CAD. Em seguida, podem ser gerados os desenhos e arquivos necessários para fabricação.

Sim. A engenharia reversa permite reconstruir o projeto a partir de uma peça física.

Sim. O serviço pode incluir levantamento dimensional, digitalização 3D e emissão de relatório de medição.

Sim. O escaneamento gera uma malha tridimensional, que também pode ser utilizada para reconstrução de um modelo CAD.

Sim. Podem ser gerados o modelo CAD e o desenho técnico para apoiar a cotação e a fabricação da peça.

Em muitos casos, sim. A parte existente pode ser digitalizada e a geometria faltante pode ser reconstruída com base em simetria, encaixes e critérios de engenharia.

A peça pode ser reproduzida conforme sua geometria atual ou reconstruída conforme a geometria nominal desejada. A melhor abordagem depende do estado da peça e da finalidade do projeto.

A peça deve ser digitalizada ou medida. Em seguida, os dados são utilizados em um processo de engenharia reversa para gerar o modelo CAD.

A reprodução pode ser realizada por meio de digitalização 3D, levantamento dimensional, engenharia reversa e geração de desenhos técnicos.

A peça antiga pode ser analisada e reconstruída em CAD. Também devem ser avaliados materiais, tolerâncias e requisitos funcionais.

A peça é capturada por um scanner 3D, gerando uma malha. Depois, a geometria é reconstruída em CAD e preparada para fabricação.

O modelo pode ser obtido por digitalização 3D. Caso seja necessário um arquivo CAD editável, também deve ser realizada a engenharia reversa.

A peça física pode ser utilizada como referência para reconstruir o modelo CAD e gerar um novo desenho técnico.

A peça é digitalizada e reconstruída em um software CAD. O modelo final pode ser exportado em formato STEP.

A geometria da peça pode ser reconstruída em um modelo compatível com SolidWorks, utilizando os dados obtidos por digitalização e medição.

A malha STL deve ser analisada e, normalmente, utilizada como referência para reconstrução de superfícies ou sólidos CAD.

A peça existente pode ser digitalizada, reconstruída em CAD e detalhada tecnicamente para fabricação.

O processo envolve análise da peça, digitalização, reconstrução CAD, definição de materiais e preparação da documentação para fabricação local.

A peça pode ser digitalizada e reconstruída por engenharia reversa, respeitando requisitos técnicos, legais e de propriedade intelectual.

O escaneamento captura a geometria física da peça. A modelagem CAD reconstrói essa geometria em um modelo digital de engenharia.

A engenharia reversa reconstrói o projeto da peça. O desenho técnico é um dos documentos gerados para comunicar dimensões e requisitos de fabricação.

Envie fotografias da peça, dimensões aproximadas, quantidade, objetivo do projeto, precisão esperada e os tipos de arquivos necessários.
